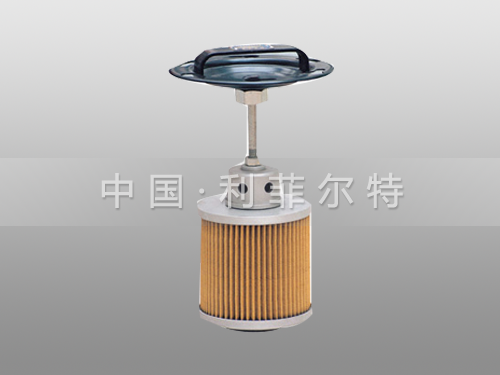

XNJ系列箱内吸油过滤器



简介

XNJ系列箱内吸油过滤器适用于油箱底部出油，用以油泵吸油口处滤除油液中的杂质，得以保护油泵及其他液压元件，有效地控制液压系统污染，提高液压系统的清洁度。

1、过滤器通过安装法兰固定在油箱的盖板上，滤芯直接伸入油箱内无外壳。出油口直接从油箱底部接出，与油泵吸油口连接，从而简化系统的管路，节省空间，使系统布置更加紧凑。

2、当滤芯堵塞须清洗或更换时，只要拧开安装法兰上的螺钉，拉起安装法兰，即可取出滤芯进行清洗或更换，十分方便。

3、设有油路旁通装置。当滤芯堵塞，出油口真空度达到0.032Mpa时,安装在滤芯上部的旁通阀便会自行开启,另行开通油路,以避免油泵吸空,保护系统正常运行。

注意事项：用户在选用本过滤器时，应在油箱底部接油泵输入口的管道上配置真空压力发讯器，以保护系统的安全。

特点介绍

XNJ系列箱内吸油过滤器具有以下特点：

a、安装连接方便：本系列吸油过滤器通过安装法兰固定在油箱的盖板上，滤芯直接插入油箱，从而简化了系统的管路，节省空间，使系统布置更为紧凑。

b、清洗或更换滤芯时，只要拧开安装法兰上的螺钉、拉起安装法兰，即可清洗或更换。

c、带有滤芯堵塞发讯装置：当滤芯被污染物堵塞到真空压力为－0.018MPa时，发讯器发出开关信号（用户外接电信号），这时应及时

更换或清洗滤芯，以免油泵出现吸空等故障。

d、带有旁通阀：当滤芯被污染物堵塞到真空压力为－0.018MPa时，此时如不能马上停机清洗或更换滤芯，装在滤芯上端的旁通阀会自动开启（开启压力为－0.02MPa），以保护油泵正常工作。

用户选用XNJ系列过滤器时，务必要安装真空压力发讯器。当滤芯被污染物堵塞到真空压力为－0.018MPa时，应及时清洗或更换滤芯。

常见型号

XNJ系列箱内吸油过滤器80~180

XNJ-25×※C/Y

XNJ-40×※C/Y

XNJ-63×※C/Y

XNJ-100×※C/Y

XNJ-160×※C/Y

XNJ-250×※C/Y

XNJ-400×※C/Y

XNJ-630×※C/Y

XNJ-800×※C/Y

XNJ-1000×※C/Y

主要用于石油、化工厂、钢铁厂、印染厂、电厂、建筑机械配件、农用机械配件、液压机械配件、煤矿、船舶制造、军工等工业领域。
