产品详情

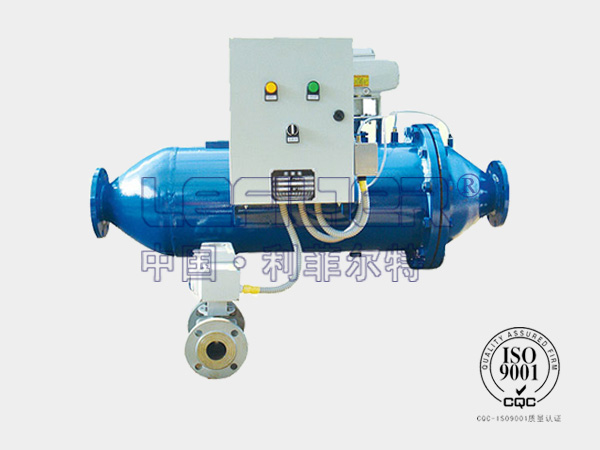

DN100卧式自清洗过滤器产品简介

DN100卧式自清洗过滤器整体材质为304不锈钢，耐酸碱，耐高温的水过滤器或固液分离的流体过滤器，整个运行系统由随机配备的一个智能控制箱来控制，主要部件有：不锈钢壳体、不锈钢滤网、不锈钢钢刷、控制柜、排污阀、控制器、密封圈等部件组成。当液体流入卧式不锈钢自清洗过滤器壳体内部，杂质被拦截在过滤筒内壁，过滤后的干净液体从出口流出，当过滤器滤网内壁的杂质越积越多时，卧式自清洗过滤器进出口的压差达到预设值或达到清洗时间或手动预制时，将开始自清洗过程，整个包含两个步骤：打开位于卧式自清洗过滤器上的自动排污阀；电机带动自清洗过滤器滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出，清洗时系统不断流。由于自清洗过滤器具有占地面积小，设计结构轻巧故被广泛应用于各行业液体过滤预处理系统。

DN100卧式自清洗过滤器产品工作原理

A.正常过滤时：水流通过转向阀为开启状态。当水通过滤网后将水中的细小颗粒杂质及悬浮物由于惯性作用沉积在排污口附近。
B.冲洗排污时：水流转向阀为开启状态。当滤网截留水中的细小颗粒杂质及悬浮物达到一定数量时，将排污口上的阀门打开，即由于水流的作用将粘在过滤器收集段部分的杂质冲质冲洗直到排出水清澈为止。再关闭排污口上的阀门进入正常工作状态。
C.反冲洗排污时：水流转向阀为关闭状态，排污阀开启，这时水流被迫从过滤网筒的入口段网孔进入过滤筒外侧与壳体夹层，反向从网筒外侧冲洗粘附在网孔上的杂质，达到清洁过滤网的目的。由于转向阀关闭，水经过反冲阀后流带增大，反洗效果好。

技术参数

DN100卧式自清洗过滤器相关技术参数

产品系列：自清洗过滤器管径：DN100
规格：377*1200
流量：80m³/h
排污口：DN40
壳体材质：碳钢
滤网材质：304不锈钢
控制器：PVC
控制柜：PLC控制柜
清洗刷：不锈钢
密封圈：EPDM橡胶

应用领域

DN100卧式自清洗过滤器应用领域

主要用于电力、电子、饮料、自来水、石油、化工、冶金、纺织、造纸、食品、游泳池、市政工程等各种工艺用水、生活用水、循环用水和废水的深度处置领域。冶金：连铸水、高压除磷水、净环水、浊环水过滤，冷却水全滤、旁滤，喷嘴保护等
电力：汽轮机冷却水过滤、灰水回收过滤、降尘喷嘴保护、冷却塔水全滤和旁滤等
原水：湖水、河水、水库水、井水、雨水、地下水抽取时砂子、藻类、有机物过滤等
农业：喷灌、滴水灌溉水处理
其他：建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等
广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理等领域。
