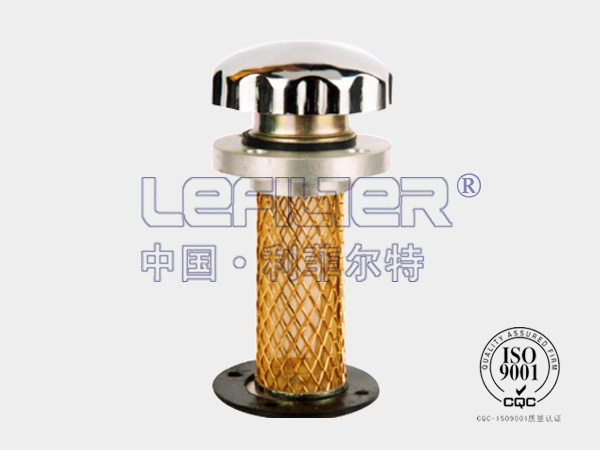

QUQ系列液压空气滤清器

  • 品牌:
  • 型号:
  • 滤材:
  • 过滤精度:
  • 工作温度:
  • 公称压力:
  • 应用领域:

产品简介:
一、产品简介 QUQ 系列液压空气滤清器的设计参考了国外先进技术资料,并在批量生产 EF 系列液压空气滤清器的基础上,进一步地改进后使空气滤清器达到了标准化,系列化的目的。经使用表明,本产品具有体积轻巧,结构合理,外形设计美观新颖,过滤性能稳定,安

热度:0
获取优惠报价

产品分类

产品详情

一、产品简介
QUQ系列液压空气滤清器的设计参考了国外先进技术资料,并在批量生产EF系列液压空气滤清器的基础上,进一步地改进后使空气滤清器达到了标准化,系列化的目的。经使用表明,本产品具有体积轻巧,结构合理,外形设计美观新颖,过滤性能稳定,安装使用方便等优点,各项性能指标均达到了国外同类产品技术要求,连接尺寸与国外产品一致,并符合液压空气滤清器国家标准和产品系列设计技术要求,深得广大用户青睐。
特性
1、加油口装配于油箱上方,保持油箱里外空气流动,并防止外部空气中的灰尘混入油箱。
2、滤网为可拆式设计,方便清洗更换。
3AB型空气滤清器螺纹已加工,可直接旋入油箱。
二.工作原理及用途
当液压系统工作时油箱内油面时而上升或下降,上升时由里向外排出空气,下降时由外向里吸入空气。为净化油箱内油液,在油箱盖板上垂直安装空气滤清器,就可以过滤吸入的空气;同时空气滤清器又是注油口,注入的新工作油液,须经过滤再进入油箱,从而滤除了油液内的脏物颗粒。
   在液压系统中,净化工作油是相当重要的环节。空气滤清器能保持油箱内油液的清洁,既可以防止脏物颗粒从外部进入油箱,又能延长油液及元件的工作周期和使用寿命,从而保证了液压系统的正常工作。此外,液压系统工作时空气滤清器能维持油箱内的压力和大气压力平衡,以避免泵可能出项空穴现象。

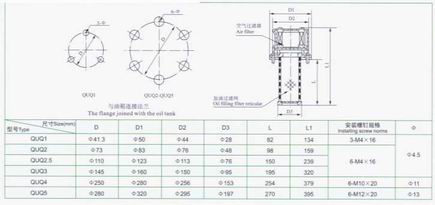

三.技术参数与安装尺寸

型号model
空气过滤精度Filtr.(µm)
空气流量Flow(m3/min)
尺寸Size(mm)
D1
D2
D3
L
L1
D
安装螺钉Screw
Ф
QUQ1
10
20
40
0.25、0.4、1.0
Ф50
Ф44
Ф28
82
134
Ф41.3
3-M4×16
Ф4.5
QUQ2
0.63、1.0、2.5
Ф83
Ф76
Ф48
98
159
Ф73
6-M4×16
QUQ2b
0.63、1.0、2.5
Ф97
Ф76
Ф48
98
159
Ф88
6-M4×16
QUQ2.5
1.0、2.0、3.0
Ф123
Ф113
Ф76
150
239
Ф110
6-M4×16
QUQ2.5a
1.0、2.0、3.0
Ф114
Ф90
Ф80
185
237
Ф96
4-M8×16
Ф9
QUQ2.5b
1.0、2.0、3.0
Ф123
Ф90
Ф80
185
237
Ф105
4-M8×16
Ф9
QUQ3
1.0、2.5、4.0
Ф160
Ф150
Ф89
195
320
Ф145
6-M4×16
Ф4.5
QUQ4
2.5、4.0、6.3
Ф280
Ф256
Ф153
254
379
Ф250
6-M10×20
Ф11
QUQ5
4.0、6.3、10
Ф320
Ф295
Ф197
270
395
Ф280
6-M12×20
Ф13
