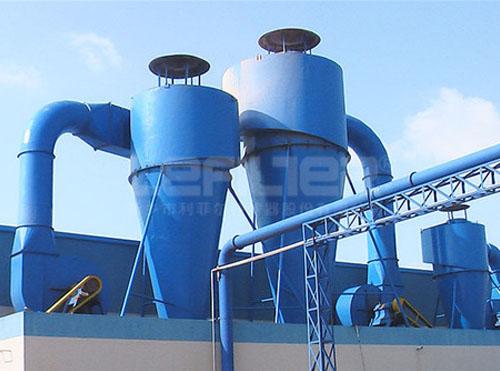

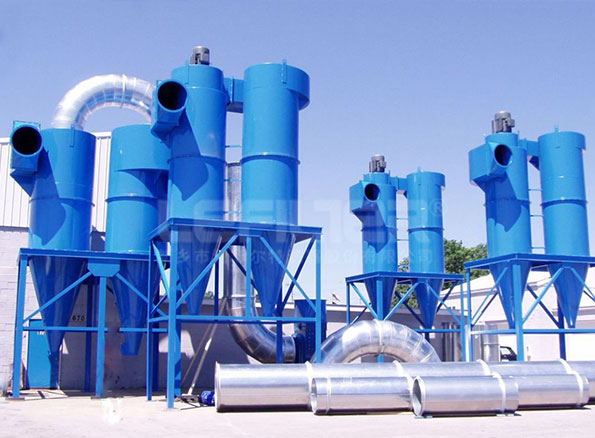

旋风分离器

旋风分离器是一种利用旋转气流产生离心力使烟尘颗粒从气体中分离出来的设备。它的特点是结构简单，体积较小，价格实惠，方便操作，维修简单。动力消耗不大，适应高温气体。但旋风分离器只适用于收集大于10μm的粉尘，对于小于5μm的微粒捕集效率较低，收尘效率大约在60%-90%。因此，常常把旋风分离器作为第一级除尘器。

应用范围	广泛应用于：木工制造、机械加工（焊接、打磨、抛光等烟尘处理）、喷涂车间、冶金行业、铸造行业、化工行业、食品加工、造纸行业等的粉尘处理
过滤介质	空气颗粒物，杂质等
咨询电话	400-0089-277

应用领域

旋风分离器广泛适用于五金、家具、水泥、建材、陶瓷、化工、鞋业、铸造、铝制品、治金、喷砂、建筑材料、耐火材料、机械加工、有色金属等各工业领域的粉尘净化。

工作原理

旋风分离器根据结构的不同分为多管旋风分离器（多个小型除尘器在一个壳体内并联使用）、旁路式旋风分离器（设有旁路分离室，利用上漩涡分离尘粒）和扩散式旋风分离器（呈倒锥体形状，并装有反射屏在椎体底部）。

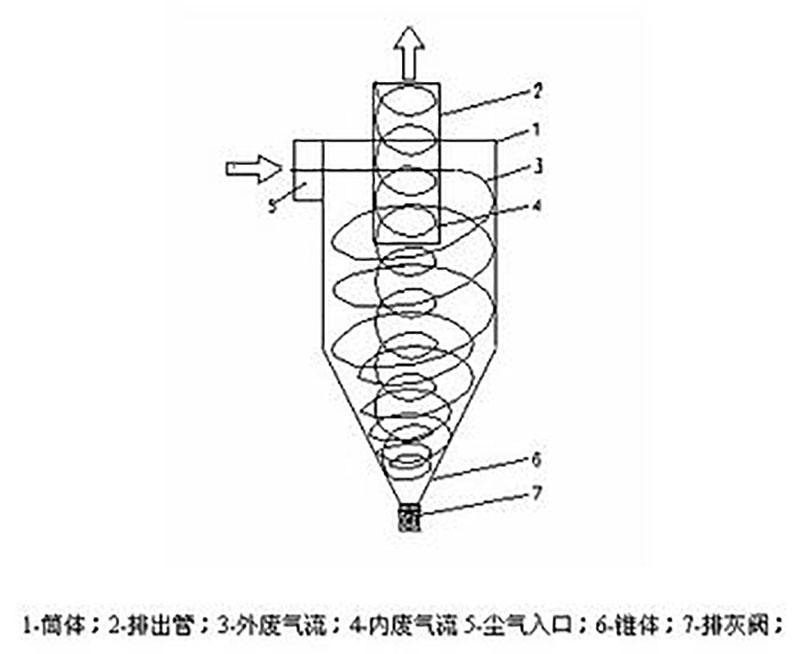

旋风分离器一般由排气管、进气管、筒体和锥体四部分构成。烟尘随着气流由进口进入除尘器，沿着器壁由上而下作旋转运动（这股气流被称作外涡流），外涡流到达锥体底部后沿轴心向上旋转（这被称为内涡流），最后由排出管排出。内外涡流旋转方向相同，旋转运动时，烟尘粒在惯性离心力的作用下移向外壁，最后尘粒在气流和重力共同作用下沿器壁面落入灰斗。气流从除尘器顶部向下旋转时，顶部压力减少，一部分气流（上涡旋），到达顶部后，会带着尘粒沿外壁面旋转向上，到达顶部后，再沿着排出管旋转向下，从排出管排出。除尘器进气方式分为切向进入式（直入切向进入式、蜗壳切向进入式）和轴向进入式。

设备优势

旋风分离器;

性能

运行平稳：

运行平稳，使用寿命长
用旋风分离器和袋式除尘器串联，可以减少织物的灰尘负荷，从而减少织物和清灰频率。

效率

除尘效率可达60%~90%：

作为第一级除尘器，可去除高灰尘气体中的大部分灰尘；
滤筒式除尘技术解决了潮湿性、纤维性、聚结性粉尘的过滤，和不易结灰的难题。

方便

更换便捷：

滤筒其本体上无可动部件，避免了旧式除尘器不断换滤料的烦恼，省钱省时省力
占用空间小，利于生产空间规划

紧凑

体积小：

滤筒高度小，安装维修工作量小；

技术参数

组合型式	进口气速 m/s	型号
		CLT/A-3	CLT/A-3.5	CLT/A-4	CLT/A-4.5	CLT/A-5	CLT/A-5.5	CLT/A-6	CLT/A-6.5	CLT/A-7	CLT/A-7.5	CLT/A-8	CLT/A-9	CLT/A-10
		筒径mm
		300	350	400	450	500	550	6000	650	700	750	800	900	1000
		处理气量m³/h
单筒	12	670	910	1180	1500	1860	2240	2670	3130	3630	4170	4750	6030	7410
	15	830	1140	1480	1870	2320	2800	3340	3920	4540	5210	5940	7510	9280
	18	1000	1360	1780	2250	2780	3360	4000	4700	5440	6250	7130	9000	11100
重量kg		120	150	200	240	300	350	440	520	580	680	900	1150	1500
双筒	12	1340	1820	2360	3000	3720	4480	5340	6260	7260	8340	9500	12060	14820
	15	1660	2280	2960	3740	4640	5600	6680	7840	9080	10420	11880	15020	18560
	18	2000	2720	3560	4500	5560	6720	8000	9400	10880	12500	14260	18000	22200
重量kg		360	450	600	720	900	1050	1320	1560	1740	2040	2700	3450	4500
四筒	12	2680	3640	4720	6000	7440	8960	10680	12520	14520	16680	19000	24120	29640
	15	3320	4560	5920	7480	9280	11200	13360	15680	18160	20840	23760	30040	37120
	18	4000	5440	7120	9000	11120	13440	16000	18800	21760	25000	28520	36000	44400
重量kg		660	825	1100	1320	1650	1925	2420	2860	3190	3740	4835	6325	8250
