自洁式空气过滤器多方位解读
自洁式空气过滤器工作原理
空气动力设备吸入含有灰尘的空气之后，将造成设备的磨损，吸入的灰尘会在风机叶片表面上结垢，造成设备中转子的动平衡失衡精度下降，使其工作寿命大大减短，灰尘中的有害化学成分会使设备生锈、腐蚀。因而，空气动力设备必须要配高精度空气过滤器。ZKL 系列自洁式空气过滤器是在国内外同类空气压缩机等进气要求加以改进完善的，目前产品性能完全满足了工业燃机高炉鼓风空气压缩机等进气要求。
自洁式空气过滤器工作过程
过滤过程： 含尘空气经空气压缩机吸气作用，从一级粗过滤箱①吸入，经过高效过滤筒②，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈③进入文氏管④， 到净气室⑤汇合到集气口⑥，再从净气出口管⑦被空压机吸入。 自洁过程： 含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由 PLC 按设定时间顺序进行反吹自洁过程， 当阻损值超过 600 帕时，由 PLC 按差压顺序控制反吹自洁过程（反吹时间为 0.1-0.2 秒）。其它高效过滤筒照常工作，尘埃被反吹自洁下来。
| 项目 \ 规格 | LFZK225 | LFZK300 | LFZK380 | LFZK500 | LFZK625 | LFZK900 | LFZK1000 | LFZK1250 | LFZK1500 | LFZK2100 | LFZK2500 | LFZK3000 | LFZK4400 | |
| 空气过滤量（m3/min 吸入状态） | 225 | 300 | 380 | 500 | 625 | 910 | 1000 | 1250 | 1500 | 2100 | 2500 | 3000 | 4400 | |
| 结构形式 | 单层 | |||||||||||||
| 初阻损 Pa | ≤ 150 | |||||||||||||
| 过滤精度（um/效率%） | ≥ 1/99.96 | |||||||||||||
| ≥ 2/99.99 | ||||||||||||||
| ≥ 3/100 | ||||||||||||||
| 消耗功率 W | 100 | 150 | ||||||||||||
| 电源 AC | 220V | |||||||||||||
| 反吹气量 m3/min | 0.1 | 0.2 | ||||||||||||
| 反吹气压 Mpa | 0.4-0.6 | |||||||||||||
| 外形尺寸 m | 长 | 1.5 | 1.8 | 2.1 | 2.1 | 2.1 | 2.9 | 3.3 | 4.1 | 4.9 | 5.8 | 6 | 6 | 9 |
| 宽 | 1.5 | 1.5 | 1.5 | 1.8 | 2.1 | 2.1 | 2.1 | 2.1 | 2.1 | 2.4 | 3 | 3.3 | 3.3 | |
| 高 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | 2.7 | 2.7 | 2.7 | 2.7 | |
| 质量 t | 1.6 | 1.9 | 2 | 2.4 | 2.8 | 3.2 | 3.7 | 4.2 | 4.7 | 6 | 7 | 8.5 | 12 | |
注：1、建议客户按风机的标立 ×1.8~2.0 进行选型，或与本公司工程师协商选型；2、可以根据客户要求制造任何过滤空气量的 ZKL 系列。

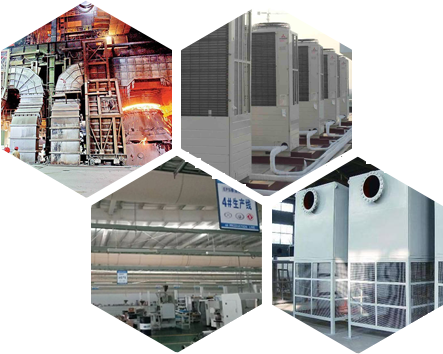

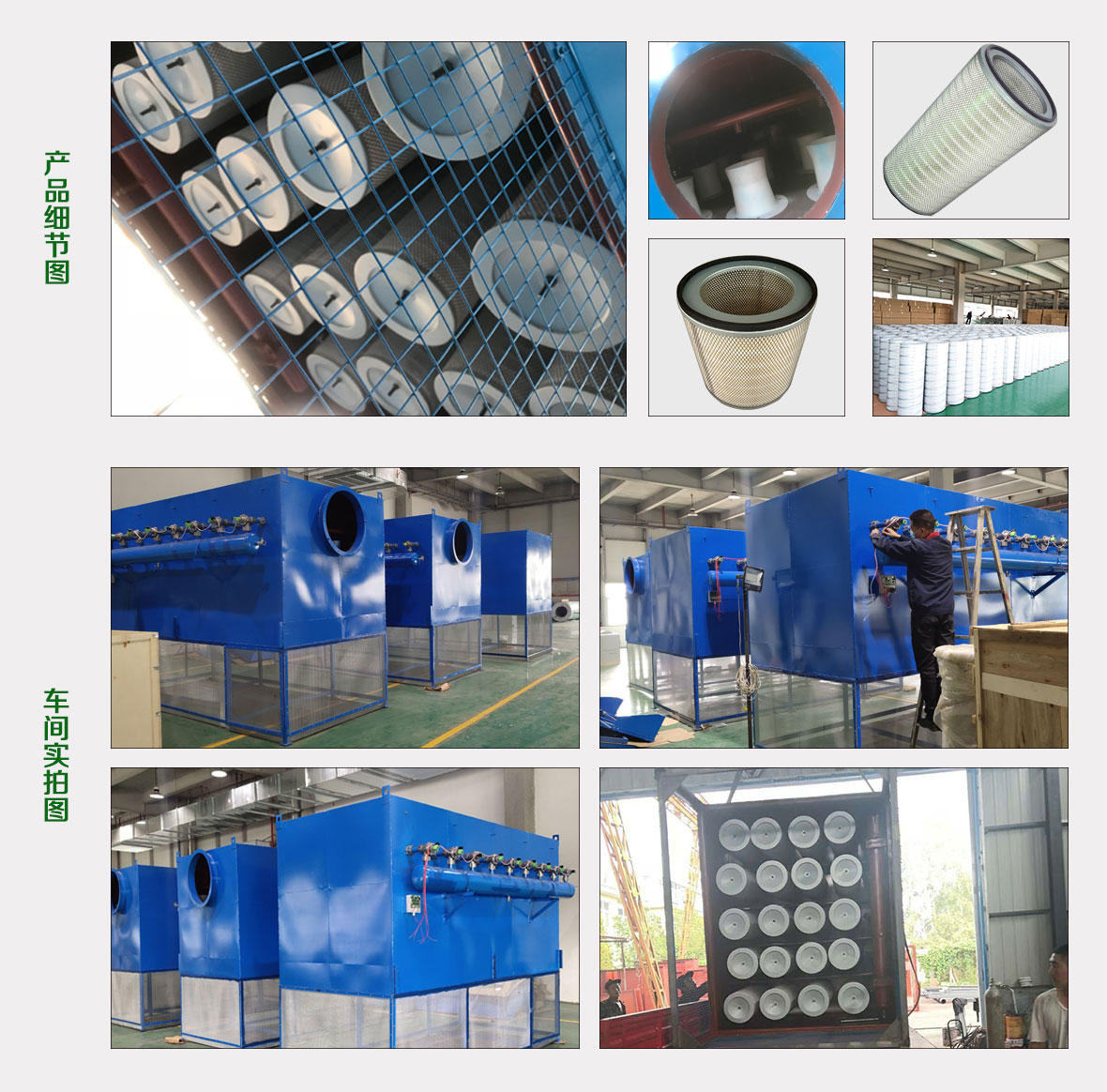

自洁式空气过滤器细节及现场展示

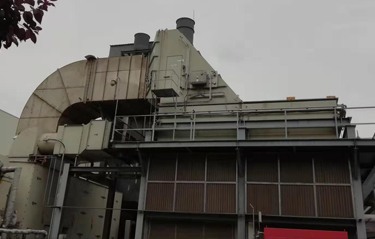

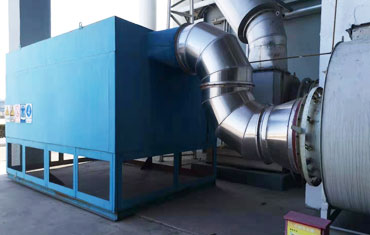

应用场所：钢铁厂空气过滤
风 量：120000m³/min

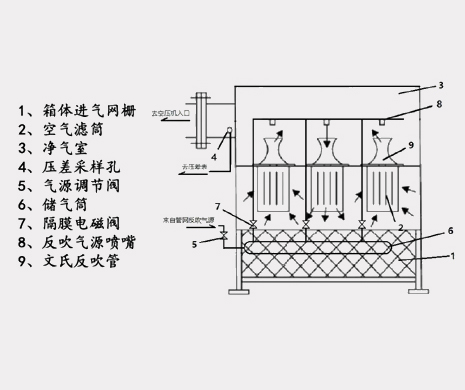

设备配置：一级箱体进气粗滤网，空气滤筒，净气室，压差采样孔，气源调节阀，储气筒，隔膜电磁阀，反吹气源喷嘴，文氏反吹管等。
专家评论：合理的自洁式空气过滤器设计，可降低高速气流中粉尘颗粒（≥4μm）使机器主要部件表面产生磨损；减少粉尘对叶轮动平衡的破坏，避免严重时被迫停机检修；因此钢铁厂会在空压机、鼓风机、气轮机等高速运转的机器设备的进气管前配自洁式空气过滤器。我们根据客户现场定制空气过滤器方案，深受客户认可。

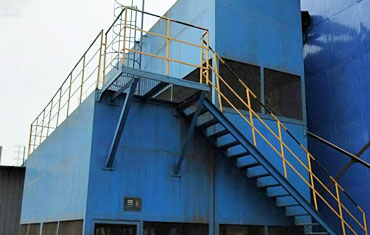

应用场所：空调送风系统
风 量：8000m³/min
设备配置：一级箱体进气粗滤网，空气滤筒，净气室，压差采样孔，气源调节阀，储气筒，隔膜电磁阀，反吹气源喷嘴，文氏反吹管等。
专家评论：鉴于客户应用场所为空调送风系统，我们推荐我公司的自洁式空气过滤器作为首选空气过滤设备，减少了空气中杂质对空调的破坏造成的停机检修，降低维修成本，使空调进风口空气达标，从而为空调系统的质量提供了有效保障。
应用场所：机械加工空压机进风口
风 量：16000m³/min
设备配置：一级箱体进气粗滤网，空气滤筒，净气室，压差采样孔，气源调节阀，储气筒，隔膜电磁阀，反吹气源喷嘴，文氏反吹管等。
专家评论：空压机对进风口空气质量的要求十分严格，只有高纯度的空气才能保障空压机正常的工作运转，利菲尔特自洁式空气过滤器不仅保障了风量，也保障了质量，是一个非常好的空气除尘设备，机械加工行业空压机进风口空气除尘的首选设备。
选用316L材质，耐腐蚀性好，耐热性好，大风量高效过滤器，可用于-200℃～480℃的温度及酸碱环境的过滤。
自洁式过滤器过滤精度默认为100微米，且从100至3000微米可选，出空气过滤器而清洁纳污量高，用户可根据实际工况定制。
自洁式空气过滤器除去液体或者空气中少量固体颗粒的，可保护设备的正常工作或者空气的洁净。
自洁式空气过滤器由于它的过滤精度高、不停机的情况下实现自动反吹清洁和投资费用低的特点,已广泛应用于各个领域。
自洁式空气过滤器常见故障、原因及排除方法
| 序号 | 常见故障 | 原因及排除方法 |
| 1 | 电源已接通，但控制仪面板无显示 | ◎检查控制仪内的空气开关是否闭合。 |
| 2 | 电源已接通，但过滤器不工作（反吹） | ◎请确认压缩空气已接通。 ◎请确认压缩空气管路无漏气。 ◎油水分离器里面含灰尘、杂质太多，造成油水分离器漏气、滤芯堵塞，请拆下清洗。 ◎某一组或几组电磁阀漏气，使储气罐中的压缩空气流失，请更换该电磁阀的膜片。 ◎主线路板损坏。 ◎分路线路板损坏。 |
| 3 | 某一组电磁阀不动作 | ◎该组电磁阀线圈烧坏。 ◎电磁阀堵塞，拆开清洗。 ◎与该组电磁阀相对应的分路线路板中的电子元件烧毁。 |
| 4 | 电控仪上阻力显示为零 | ◎请确认风机（压缩机）已正常开车。 ◎电控仪内差压传感器上有两个探头，一个直接对自然空气；另一个应与净气室的负压探头相连接。请将从净气室接至差压传感器的塑料管接到该位置。 |
