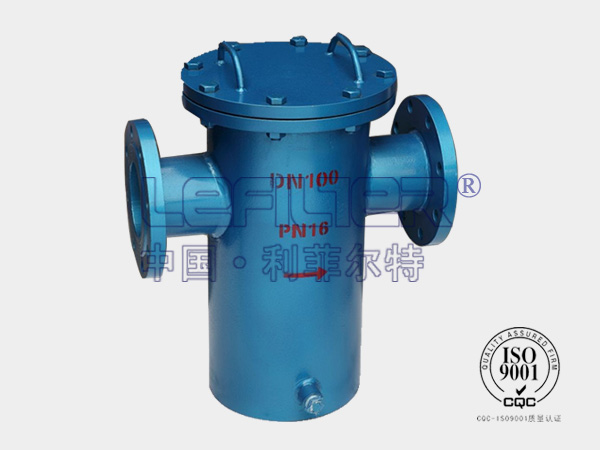

管道过滤器

日期：2017-08-12 浏览：

管道过滤器简介：

管道过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外对提高产品质量也有着十分重量的意义。本产品具有结构紧凑、过滤能力大，压损小，适用范围广、维护方便、价格低廉等优点，其主要适用的物料有：
化工、石油化工生产中弱腐性物料。如：水、油品、氨、烃类等。
化工生产中的腐蚀性物料，如：烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中低湿物料，如：液甲烷、液氨、液氧和各种制冷剂。
食品、制药生产中有卫生要求的物料、如：啤酒、饮料、乳制品、糖浆等。

常用管道过滤器种类：

Y型、T型、蓝式三种过滤器。
PN≤5.0MPa。
DN25-500mm。
C型临时过滤器用于开车前清扫管道杂质、污物、垃圾。

产品主要结构和工作原理：管道过滤器主要由主管、支管、滤筒、法兰盖及紧固件等组成，当流体通过主管进入滤筒后，固体杂质颗粒被阻挡在滤筒内，而洁净的流体通过滤筒同过滤器出口排出。当需要清洗时，旋开支管底部螺塞,排净流体，拆卸法兰盖，取出滤筒，清洗后重新装入即可。因而广泛用于石油、化工、污水等方面的过滤。

T型过滤器：

三通对焊（SBY Ⅳ型）、异径三通对焊（SBY IV D型）连接式见图17、18，表9（DN50～400，PN≤10.0MPa)SBY Ⅳ D型表

SBY Ⅳ型	SBY IV D型		L1	SBY Ⅳ型			SBY IV D型			N
				PN1.6	PN2.5	PN4.0	PN2.0	PN5.0	PN10.0
DN	DN1×DN2	L2		L
50	50×40	60	64	198	198	198	214	222	226	R3/8
65	65×50	70	76	222	226	226	245	254	260
80	80×50	76	86	244	261	263	268	282	289
	80×65	83
100	100×65	95	105	284	304	314	312	30	352
	100×80	98
150	150×100	130	143	367	392	394	402	423	453	R3/4
	150×125	137
200	200×100	156	178	444	469	487	489	510	546
	200×150	168
250	250×150	194	216	530	550	579	566	599	649	M20×1.5
	250×200	208
300	300×200	229	254	614	632	670	656	691	732
	300×250	241
350	350×250	257	279	672	695	730	722	757	795
	350×300	270
400	400×200	273	305	730	764	808	776	815	866
	400×250	283
	400×300	295
	400×350	305

注：用户在订货时请注明三通壁厚系列。并注明正折流或反折流型式。图示流向为正折流，反折流流向与正折流相反，外形尺寸两者相同，仅丝网安装有别，正折流丝网装在滤筒内面，反折流丝网在装在滤筒外面。

SBY Ⅳ L型

DN	L2	L1	PN1.6	PN2.5	PN4.0	PN2.0	PN5.0	PN10.0	N
DN	L2	L1	L						N
50	64	112	246	246	246	262	270	274	R3/8
65	76	154	300	300	300	325	332	338
80	86	176	334	351	353	358	372	379
100	105	215	394	414	424	422	440	462
150	143	263	487	512	514	522	543	573	R3/4
200	178	358	624	649	667	669	690	726	R3/4
250	216	466	780	800	829	816	849	899	M20×1.5
300	254	554	914	932	970	956	991	1032
350	279	650	1043	1066	1101	1093	1128	1166
400	305	720	1145	1179	1223	1191	1230	1281

注：①用户在订货时请注明三通壁厚系列。并注明正折流或反折流型式。图示流向为正折流。②反折流流向与正折流相反。外型尺寸两者相同，仅丝网安装有别。正折流丝网装在滤筒内面，反折流丝网装在滤筒外面。

三通法兰连接式(SBY Ⅳ T型)见图20、表11(DN50～400，PN≤10.0MPa)SBY Ⅳ T型

DN	PN1.6		PN2.5		PN4.0		PN2.0		PN5.0		PN10.0		N
DN	L	L1	L	L1	L	L1	L	L1	L	L1	L	L1	N
50	246	112	246	112	246	112	280	126	292	134	294	132	R3/8
65	270	124	280	128	280	128	316	144	331	152	336	152
80	294	136	312	144	312	144	346	158	360	165	362	164
100	338	157	364	170	364	170	398	183	416	191	428	195
150	422	198	466	218	466	218	514	238	521	241	562	258	R3/4
200	506	240	546	258	568	266	620	288	612	289	670	308	R3/4
250	600	286	642	304	682	321	30	341	716	333	808	373	M20×1.5
300	694	332	728	346	782	369	842	394	821	384	918	424
350	754	361	798	379	856	404	918	429	898	422	1014	468
400	814	390	872	415	930	440	995	465	960	451	1106	510

注：①本图流向为正折流型。②反折流流向与正折流相反。外型尺寸两者相同，仅丝网安装有别，正折流丝网装在滤筒内面，反折流丝网装在滤筒外面。

直通对焊(SBY Ⅴ型)、直通法兰(SBY Ⅴ T型)连接式见图21、22、表12(DN50～400，PN≤10.0MPa)SBY Ⅴ、SBY Ⅴ T型

DN	SBY Ⅴ型 L	SBY Ⅴ T型						H	N
		L
		PN1.6	PN2.5	PN4.0	PN2.0	PN5.0	PN10.0
50	128	224	224	224	256	268	264	175	R1/2
65	152	248	256	256	292	304	304	195
80	172	272	288	288	312	330	328	210
100	210	314	340	340	362	382	390	230
150	286	396	436	436	464	482	516	335	R3/4
200	356	480	516	532	560	578	616	400	R3/4
250	432	572	608	642	636	666	746	450	M20×1.5
300	508	664	692	738	736	768	848	535
350	558	722	758	808	812	844	936	580
400	610	780	830	880	864	902	1020	640

注：用户在订货时请注明壁厚系列

直流T型(SBY Ⅵ型)、直流T型加长(SBY Ⅵ L型)对焊接连接式见图23、24，表13(DN50～400，PN≤10.0MPa)SBY Ⅵ、SBY Ⅵ L型

DN	L	SBY Ⅵ型L1						SBYⅥ L型	N
DN	L	PN1.6	PN2.5	PN4.0	PN2.0	PN5.0	PN10.0	L1	N
50	128	134	134	134	149	158	162	235	R3/8
65	152	146	152	152	170	179	184	265
80	172	158	168	168	182	196	198	300
100	210	181	194	194	267	225	233	355
150	286	224	248	248	260	280	304	455	R3/4
200	356	266	288	302	311	333	362	510	R3/4
250	432	314	338	361	351	383	435	590	M20×1.5
300	508	362	382	413	400	437	494	675
350	558	393	419	452	441	476	546	740
400	610	424	457	490	469	509	596	795

注：用户在订货时请注明三通壁厚系列

直流T型(SBY Ⅵ T型)、直流T型加长(SBY Ⅵ TL型)法兰连接式见图25、26，表14(DN50～400，PN≤10.0MPa)SBY Ⅵ T、SBY Ⅵ TL型

DN	SBY Ⅵ T型												SBYVITL型	排放口
	PN1.6		PN2.5		PN4.0		PN2.0		PN5.0		PN10.0		SBYVITL型	排放口
	L	L1	L	L1	L	L1	L	L1	L	L1	L	L1	L1	N
50	224	134	224	134	224	134	250	149	268	158	264	162	235	R3/8
65	248	146	256	152	256	152	292	170	304	179	304	184	265
80	272	158	288	168	288	168	312	182	330	196	328	198	300
100	314	181	340	194	340	194	362	267	382	225	390	233	355
150	396	224	436	248	436	248	464	260	482	280	516	304	455	R3/4
200	480	266	516	288	532	302	560	311	578	333	616	362	510	R3/4
250	572	314	608	338	642	361	636	351	666	383	476	435	590	M20×1.5
300	664	362	692	382	738	413	736	400	768	437	848	494	675
350	722	393	758	419	808	452	812	441	844	476	936	546	740
400	780	424	830	457	880	490	864	469	902	509	1020	596	795
