一.构造与特点.

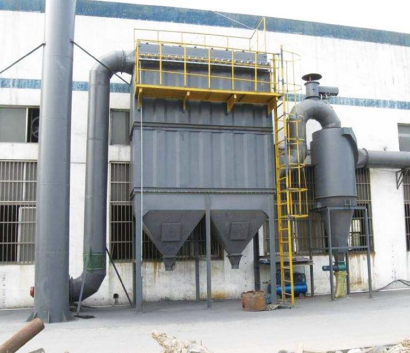

该除尘器主要由支架、灰斗.过滤室、净气.室、滤袋喷吹装置和控制器等几部分组成 ,本

除尘器为单元组合式,由1、2、 3. 4个单元规格组成系列。每个单元有24排，每排有12条滤袋。每个单元有336条滤袋,过滤面积800m.滤袋的长度为6米，直径为130mm。滤袋的材质为

涤纶针刺毡。广泛应用于冶金、铸造、矿山采掘、化工、制药、水泥建材、粮食饲料、机械、轻工、出电力等工业部门。

主要特点是:

1.采用在线长袋低压脉冲清灰技术，具有清灰彻底,耗气量少,全面克服了传

统袋式除尘器的各项缺点,是- -种先进的布袋除尘器。

2.喷吹压力低，一-般 0.25~0.35MPa.清

灰能耗大幅下降,进-步提高 了布袋的使用寿命。滤袋长度每条可到6米.大大降低了占地面积。3.采用淹没式脉冲电磁阀,可重复100万次以上的工作,保证了设备长时间的正常运行。

4、 配套的全电脑脉冲控制,具体自动压差控制清灰和手动操作控制选择方式，

压差显示功能齐全,调节方便,更节约了耗气量。

二、机构特点及工作原理

本除尘器具有高效能低消耗的喷吹装置。喷吹实现了低压力,短脉冲,并适合长滤袋。

本除尘器内气流组织合理。含尘气体进入除尘器后,经导流板把气流均匀分散引至过滤室内,然后沿滤袋向下流动,并均匀的通过滤袋。这样在滤袋的下部有-股向下的气流,与喷吹时粉尘的降落的方向-致,有利于粉尘的沉降,提高了清灰效果。

此除尘器内部不设专门的检修平台,所以能充分的利用内部空间,且滤袋较长,过滤风速可高达2米/分,因

此它具有结构紧凑,重量轻,占地面积小等特点。

差压反馈式脉冲电子控制跟踪除尘器的变化。当除尘器的阻力增大时,使喷吹系统的脉冲间隔按-定的间隔缩短，

即快喷。阻力小时,脉冲喷吹的间隔加长,即慢喷。这种控制方式使喷吹次数减到最小,这样可减少动力的消耗。延

长滤袋、膜片和电磁阀的使用寿命,提高了除尘器运行的可靠性,还使除尘器阻力、风量和压缩空气的消耗趋于平衡。

这种除尘器的检修,管理方便。在除尘器净气室的顶部设有盖板,专[ ]用于滤袋的检修和更换。在检修时如发现有个

别的滤袋损坏了,可先将其堵上,等过滤室内的滤袋损坏程度在5%以上时,再-起更换所有的滤袋,使维修和停机

的时间减至最短。

滤袋靠缝在袋口.上的弹性圈固定在花板上,严密性好,拆装方便,袋笼被支撑在花板上,不用设压紧装置。简

化了结构。

另外,维修工作人员不用进入到除尘器内部。工作条件大大改善,可在除尘器上部进行更换滤袋和袋笼。卸下

喷吹管,向上抽出袋笼,将袋口捏扁,让袋子落入灰斗,从灰斗的检查口将损坏的袋子取出,再将新的滤袋放入花板
