一、概述

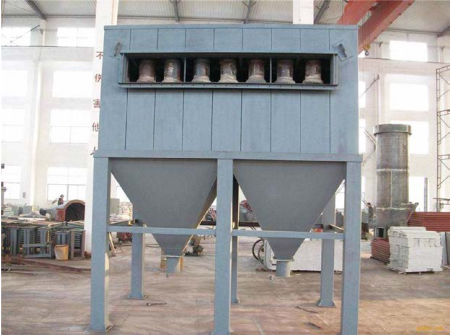

陶瓷多管式旋风除尘器是由若干个并联的陶瓷旋风除尘器单元(又称陶瓷旋风体)组成的除尘设备。它可以由一般的陶瓷旋风除尘器单元或直[流型旋风除尘器单元组成,这些单元被有机的组合在一个壳体内 ,有总的进气管、排气管和灰斗。灰斗排灰可以有多种自动排灰形式,因为本设备是由陶瓷旋风管组成,它比铸铁管更耐磨,表面更光滑,并耐酸耐碱,因此还可以湿式除尘。适用于捕集各种锅炉的非黏结型的干燥粉尘。该产品不但用于锅炉烟尘和有害气体的治理,而且是冶金、采矿、建材、化工等行业对粉尘治理的理想设备。

二、工作原理

含尘气体由总进气管进入气体分布室,随后进入陶瓷旋风体和导流片之间的环形空隙。导流片使气体由直线运动变为圆周运动,旋转气流的绝大部分沿旋风体自圆筒体呈螺旋形向下,朝锥体流动,含尘气体在旋转过程中产生离心力,将密度大于气体的尘粒甩向简壁。尘粒在与筒壁接触,便失去惯性力而靠入口速度的动量和向下的重力沿壁面向下落入排灰口进入总灰斗。旋转下降的外旋气流到达锥体下端位时,因圆锥体的收缩即以同样的旋转方向在旋风管轴线方向由下而上继续做螺旋形流动(净气) , 经过陶瓷旋风体排气管进入排气室,由总排气口排出。根据客户要求,总排气管可以放置在侧向或顶部。

三、主要技术参数

除尘效率: 92~95%

阻力: 900~ 1000pa

进口流速: 10~16m/s

四、优点

1.陶瓷多管除尘器与静电除尘器相比,总投资只有静电除尘的1/3 ,与水膜除尘器相比,不用水,没有二次污染,没有废水排放,不需要加水处理。( 雾干法除尘器除外)

2、本除尘器基本不需维修。

3、本除尘器是节能型除尘器,它和静电、水膜除尘-样,都需要克服烟气前进阻力消耗-定的拖动引风机电能,但它本身不需要消耗能源,电除尘器需要消耗电能才能运行。本品所采用材料95%以上是随地可取的非金属材料,可为国家节约大量的钢材等。
